ความสัมพันธ์แบบเรียบและหมุดลิ่มปรับปรุงการติดตั้งแบบหล่ออลูมิเนียมอย่างไร

ความสัมพันธ์แบบแบนและหมุดลิ่มปรับปรุงการติดตั้งแบบหล่ออลูมิเนียมอย่างไร

2026-08-21

แบบหล่ออะลูมิเนียมถูกนำมาใช้กันอย่างแพร่หลายในการก่อสร้างคอนกรีตซ้ำๆ เนื่องจากแผงโมดูลาร์สามารถสร้างผนัง คอลัมน์ คาน และแผ่นพื้นด้วยรูปทรงเรขาคณิตที่สอดคล้องกัน อย่างไรก็ตาม แผงควบคุมเพียงอย่างเดียวไม่สามารถกำหนดคุณภาพของระบบได้ ส่วนประกอบการเชื่อมต่อขนาดเล็ก เช่น Flat Ties, Wedge Pins และ Stub Pins ส่งผลโดยตรงต่อระยะห่าง การจัดตำแหน่ง ความเร็วในการประกอบ และความเข้ากันได้จากรอบการก่อสร้างหนึ่งไปยังรอบถัดไป

American Concrete Institute อธิบายว่าแบบหล่อเป็นโครงสร้างชั่วคราวที่หล่อคอนกรีตตามขนาดและรูปร่างที่ต้องการ ควบคุมตำแหน่งและการวางแนว และรองรับคอนกรีตสดพร้อมกับภาระในการก่อสร้าง สิ่งนี้อธิบายว่าทำไมอุปกรณ์เสริมแบบหล่อจึงไม่สามารถถือเป็นฮาร์ดแวร์ราคาต่ำทั่วไปได้: ขนาดและความพอดีต้องสอดคล้องกับการออกแบบแบบหล่อที่ได้รับอนุมัติ

รูปภาพบทความที่แนะนำ ซ้ายไปขวา: การติดตั้งแบบหล่อผนังอะลูมิเนียมในโครงการก่อสร้างคอนกรีต เนคไทแบนสีขาวเงินบางล็อคด้วยหมุดลิ่มเรียว การตรวจสอบขนาดความสัมพันธ์แบบเรียบก่อนจัดส่ง

ไทแบนแบบหล่ออลูมิเนียมทำอะไรได้บ้าง?

Flat Tie จะผ่านระหว่างแผงผนังด้านตรงข้ามและช่วยรักษาระยะห่างที่ออกแบบไว้ในขณะที่ประกอบแบบหล่อและวางคอนกรีต ความยาวที่มีประสิทธิภาพจึงสัมพันธ์กับความหนาของผนังที่ต้องการและรูปทรงของการเชื่อมต่อแผง หากการผูกสั้นเกินไป ยาวเกินไป หรือไม่สอดคล้องกันในแต่ละชิ้น ระยะห่างของแผงและความหนาของผนังที่เสร็จแล้วอาจเบี่ยงเบนไปจากแบบ

เนคไทแบบเรียบ EVERSTAR มีลักษณะเป็นโลหะสีเงิน-ขาวตามธรรมชาติ ผลิตโดยการรีดเหล็กลวดให้เรียบ ตามด้วยการยืด การเจาะและการขึ้นรูปอย่างแม่นยำ ไม่ได้จัดว่าเป็นผลิตภัณฑ์สังกะสี ความยาวโดยรวม ความกว้างที่เรียบ ความหนา ขนาดช่อง และตำแหน่งช่อง สามารถปรับแต่งตามแบบ ตัวอย่างทางกายภาพ และระบบแผงที่มีอยู่ของลูกค้า

หมุดลิ่มและหมุด Stub ทำให้การเชื่อมต่อสมบูรณ์ได้อย่างไร

ช่องเจาะที่ปลาย Flat Tie จะต้องตรงกับ Wedge Pin ที่ล็อคการเชื่อมต่อ หมุดลิ่มเรียวแหลมแข็งจะถูกแทรกผ่านช่องเปิดที่จัดตำแหน่งเพื่อให้รูปทรงของข้อต่อกระชับขึ้น โดยทั่วไปจะใช้ Stub Pins ในการเชื่อมต่อแผงที่เข้ากันได้ เมื่อมีการจัดหาชิ้นส่วนเหล่านี้เป็นกลุ่มที่ตรงกัน ผู้ปฏิบัติงานสามารถประกอบและรื้อแบบหล่อได้อย่างสม่ำเสมอมากกว่าเมื่ออุปกรณ์เสริมจากแหล่งที่ไม่เกี่ยวข้องมีขนาดแตกต่างกัน

การเชื่อมต่อที่มีลักษณะคล้ายกันในแค็ตตาล็อกอาจยังเข้ากันไม่ได้ ความแตกต่างเล็กน้อยในด้านความหนาของสายรัด ความกว้างของช่อง พินเทเปอร์ รูปแบบส่วนหัว หรือขนาดรูแผงอาจทำให้การติดตั้งช้าลง สร้างข้อต่อที่หลวม หรือต้องมีการปรับเปลี่ยนไซต์ที่ไม่ปลอดภัย ด้วยเหตุผลนี้ การจัดซื้อจัดจ้างอย่างมืออาชีพควรเริ่มต้นด้วยภาพวาดหรือตัวอย่างอ้างอิงที่ได้รับอนุมัติ แทนที่จะอาศัยเพียงชื่อผลิตภัณฑ์

ขนาดที่สำคัญที่ผู้ซื้อควรยืนยัน

สำหรับความสัมพันธ์แบบเรียบ ให้ยืนยันความยาวโดยรวม ความยาวที่มีประสิทธิภาพ ความกว้าง ความหนา โปรไฟล์ส่วนปลาย จำนวนช่อง ความยาวช่อง ความกว้างของช่อง และระยะห่างจากช่องถึงปลายสายรัด นอกจากนี้ ยังกำหนดข้อกำหนดด้านวัสดุและกลไก ความทนทานต่อขนาด ขีดจำกัดของเสี้ยน ความตรง และปริมาณการบรรจุ สำหรับหมุดลิ่มและหมุด Stub ให้ยืนยันทุกมิติที่ส่งผลต่อการใส่และการล็อค รวมถึงความหนา ความเทเปอร์ ความยาว รูปทรงของหัว และการเปิดคู่

ซัพพลายเออร์ควรทำการทดลองประกอบโดยใช้ส่วนประกอบที่ตรงกันจริงหรือเกจที่ได้รับการตรวจสอบแล้ว ขั้นตอนการอนุมัติตัวอย่างจะมีประโยชน์อย่างยิ่งเมื่อผู้ซื้อเปลี่ยนซัพพลายเออร์รายเดิม โดยใช้การออกแบบแผงที่เป็นกรรมสิทธิ์ หรือซื้ออุปกรณ์เสริมหลายรายการพร้อมกัน

การควบคุมคุณภาพตั้งแต่วัตถุดิบไปจนถึงการประกอบการทดลอง

การตรวจสอบวัสดุที่เข้ามาควรตรวจสอบขนาดวัตถุดิบและสภาพพื้นผิวที่ตกลงกันไว้ ในระหว่างการทำให้เรียบและการเจาะ ทีมผู้ผลิตควรตรวจสอบความกว้าง ความหนา ความตรง ตำแหน่งร่อง และคุณภาพขอบ ควรตรวจสอบความสัมพันธ์แบบเรียบที่เสร็จแล้วว่ามีการเสียรูป มีเสี้ยนมากเกินไป และช่องเปิดที่ไม่สอดคล้องกัน หมุดลิ่มและหมุด Stub ควรได้รับการตรวจสอบความสอดคล้องของมิติและความพอดีที่เหมาะสม

การทดสอบทางกลสามารถจัดให้เป็นไปตามข้อกำหนดการสั่งซื้อที่ได้รับอนุมัติ แต่ต้องตกลงวิธีทดสอบและค่าการยอมรับก่อนการผลิต การทดลองประกอบมีความสำคัญเท่าเทียมกัน เนื่องจากค่ามิติในรายงานการตรวจสอบที่แยกจากกันไม่ได้เผยให้เห็นว่ากลุ่มชิ้นส่วนมีพฤติกรรมอย่างไรเมื่อติดตั้งเข้าด้วยกันเสมอไป

การติดตั้งและความปลอดภัยยังคงเป็นความรับผิดชอบของโครงการ

อุปกรณ์เสริมที่ถูกต้องสนับสนุนการติดตั้งที่มีประสิทธิภาพ แต่ไม่ได้แทนที่การออกแบบแบบหล่อเชิงวิศวกรรม การค้ำยัน การควบคุมดูแล หรือการตรวจสอบสถานที่ ความดันคอนกรีต อัตราการเท สภาพแผง และน้ำหนักในการก่อสร้างต้องได้รับการแก้ไขโดยบุคลากรของโครงการที่มีคุณสมบัติเหมาะสม ข้อกำหนดของ OSHA สำหรับคอนกรีตแบบหล่อในที่รวมถึงการตรวจสอบการค้ำยันที่สร้างขึ้นทันทีก่อน ระหว่าง และหลังการเทคอนกรีต กฎท้องถิ่นที่เกี่ยวข้องและแผนแบบหล่อที่ได้รับอนุมัติจะมีความสำคัญเสมอ

EVERSTAR สนับสนุนการพัฒนา Flat Ties, Wedge Pins, Stub Pins และอุปกรณ์เสริมแบบหล่ออื่น ๆ ตามการวาดและตามตัวอย่าง ด้วยการตรวจสอบขนาด การผลิตที่ตรงกัน การทดลองประกอบ และการบรรจุเพื่อส่งออก ผู้ซื้อจะสามารถสร้างห่วงโซ่อุปทานที่ทำซ้ำได้มากขึ้นสำหรับโครงการคอนกรีตในอาคารสูง อพาร์ทเมนต์ และเชิงพาณิชย์

รายการตรวจสอบผู้ซื้อ

● ความหนาของผนังคอนกรีตและแบบจำลองแผงแบบหล่อที่ต้องการ

● ความยาวเน็คไทแบน ความกว้าง ความหนา ขนาดช่อง และตำแหน่งของช่อง

● ขนาด Wedge Pin และ Stub Pin และรูปทรงการผสมพันธุ์

● วัสดุ ข้อกำหนดทางกล ความทนทาน และขีดจำกัดของเสี้ยน

● ภาพวาดหรือตัวอย่างที่ได้รับอนุมัติ การประกอบทดลอง และปริมาณบรรจุภัณฑ์

ข้อความ ALT ของรูปภาพ

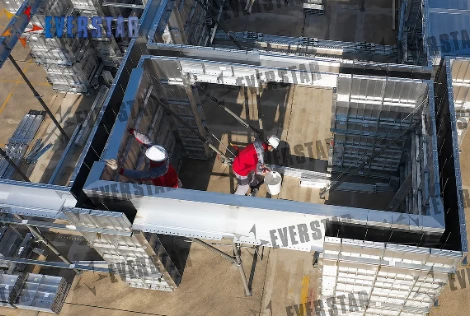

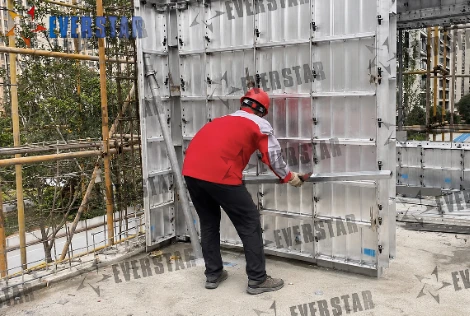

● ภาพที่ 1: คนงานกำลังติดตั้งแผ่นอะลูมิเนียมแบบหล่อผนังคอนกรีต

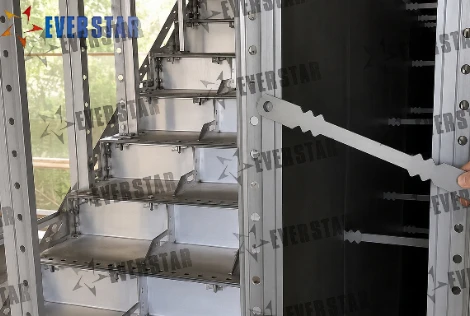

● ภาพที่ 2: รายละเอียดการเชื่อมต่อแบบแบนแบบหล่ออลูมิเนียมและหมุดลิ่ม

● ภาพที่ 3: เจ้าหน้าที่ตรวจสอบโรงงานกำลังตรวจวัดความสัมพันธ์แบบแบนของแบบหล่ออะลูมิเนียม
